Xây dựng tuyến đường nối từ nút giao thông cầu Bà Chiêm đến Khu Công nghiệp Hiệp Phước

XÂY DỰNG TUYẾN ĐƯỜNG NỐI TỪ NÚT GIAO THÔNG CẦU BÀ CHIÊM ĐẾN KHU CÔNG NGHIỆP PHƯỚC (GIAI ĐOẠN 2)

1.    Địa điểm xây dựng Huyện Nhà Bè - Tp. Hồ Chí Minh
2.    Chủ đầu tư: Khu quản lý giao thông đô thị số 4
3.    Thời gian thực hiện2014
4.    Đặc điểm của dự án
Tóm tắt dự án:
Gói thầu Xây lắp số 5 (Nút giao thông cầu Bà Chiêm): Phạm vi nút giao từ đường Nguyễn Bình đến đoạn kết nối vào đường Bà Chiêm - Hiệp Phước giai đoạn 2 (Km0+037.22), bao gồm các tuyến nhánh Nl, N2, N3 và một phần trên đường Nguyễn Văn Tạo.

Qui mô dự án:  Công trinh giao thông đô thị, đường trục chính đô thị. Cấp công trình: cấp I.

Vận tốc thiết kế: v=80km/h, Riêng đoạn cầu Sa Sạp, để phù hợp với hướng tuyến giai đoạn 1, tư vấn thiết kế đã kiến nghị chiết giảm vận tốc 60km/h.

Tải trọng thiết kế mặt đường: trục đơn 120kN, áp lực tính toán 0,6MPa, đường kính vệt bánh xe D=36cm
Mặt cắt ngang: 25.5m

Phần đường

-    Loại công trình            : Công trinh giao thông đô thị, đường trục chính đô thị

-   Cấp công trình                : Cấp I

-    Chiều dài                      : 2.100m

-    Chiều rộng MCN          : 25,5m

-    Kết cấu áo đường         : Bê tông nhựa nóng

 Phần cầu

-   Cấp công trình: Cầu Cấp IV;

-   Chiều dài cầu: 60m

-   Chiều rộng mặt cầu  : 20mm

-   Tải trọng thiết kế      : HL93

-   Kết cấu nhịp: Dầm BTCT DUL; L=20m.


5.   Phạm vi công tác thiết kế: Khảo sát địa hình; địa chất; thủy văn; Thiết kế bản vẽ thi công; Lập dự toán

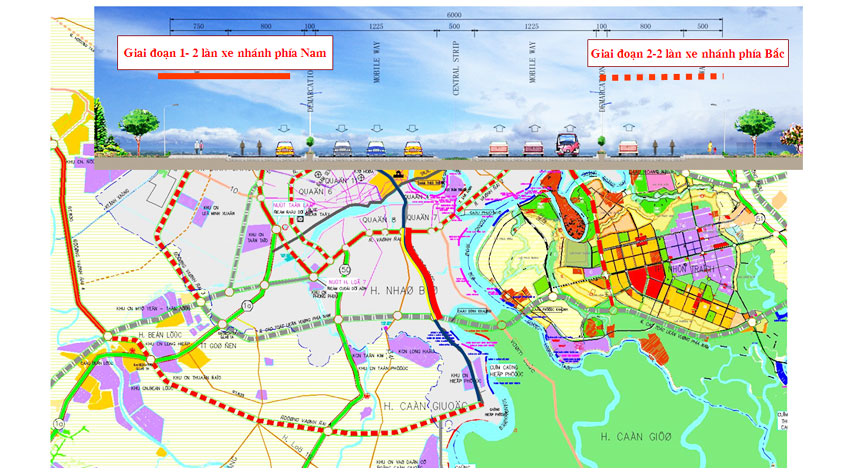

ba Chiem-HIep phuoc.jpg
